103系を作る。~30~金押さえドア車の製作~

久しぶりに103系を増やします。
クモハを含んだウラ70編成を作りましたが、その編成の4号車は金押さえドアなサハ103-201が務めていました。
ドア改造が億劫で普通なHゴム押さえドア形態で誤魔化していたのですが、一念発起し今回の加工と相成りました。

▼今回使用部品。ボナ・ファイデ・プロダクト PE-005。

▼ドアをくり抜いていきます。

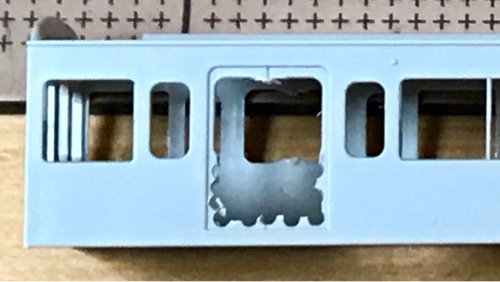

▼左端のドアのようにピンバイスによる穿孔で試しましたが嫌になりました(笑)

▼めんどくさ~。。

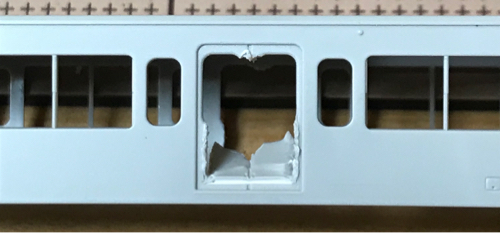

▼縁から余裕をもってカッターで筋彫りし、ニッパーで軽くパチンパチン・・・

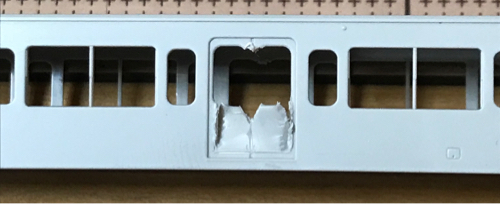

▼内側に折り曲げて除去!!


あとは平ヤスリと丸棒ヤスリで地道にドア部分だけを縁まで削っていきます。ここは頑張るしかない。

▼切り出した金属のドアが嵌るかを現物合わせしつつ削っていく。

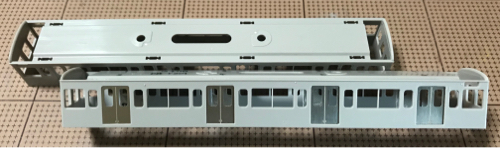

▼程よい凹み位置にて裏面より瞬間接着剤を流し固定したのがこんな感じ。

加工にあたっては、ポレポレ日記N「青梅線103系O3編成を作る(その1)」を勝手に参考にさせていただき、すごくためになりました。ありがとうございました。

あとはミッチャクロンマルチをそのままスプレーしたうえで、青22号にしますが、普通に塗るだけなのでここでは省略。
