マニ24に夕庵式の室内灯を搭載(試作編)

夕庵さんのぶらり鉄道趣味日記を参考にさせていただいて自作の室内灯を試作してみました。

試作品の搭載対象に選んだのは、先日カプラーの加工をしたマニ24-500。

上記サイトによると、以下の部品から構成されているらしい。
・ブリッジダイオード
・定電流ダイオード 15mA
・コンデンサー 10μF
・白色LED 3mm
・透明プラ棒
・遮光テープ

ブリッジダイオードはDI1510の代わりに、手元にあったS1NBを使用。
DI1510より小さいけど、単価は高いですな。

コンデンサーも10μFの代わりに、手元にあった2.2μFのものを使用。
TOMIX常点灯システムに対応するためにコンデンサーを載せるようで、純正室内灯では4.7μFが載っているらしい。
(参考サイト) ごんさんのComing soon?
ちょっと足らないけど使ってみよう。

▼こんな感じでLEDと定電流ダイオードを直列に繋ぎ、コンデンサーは並列に繋ぎ、

▼以前使った抵抗の足を切って余ってた線を配線に使い、

▼点灯試験を実施すると、おおお光りました☆

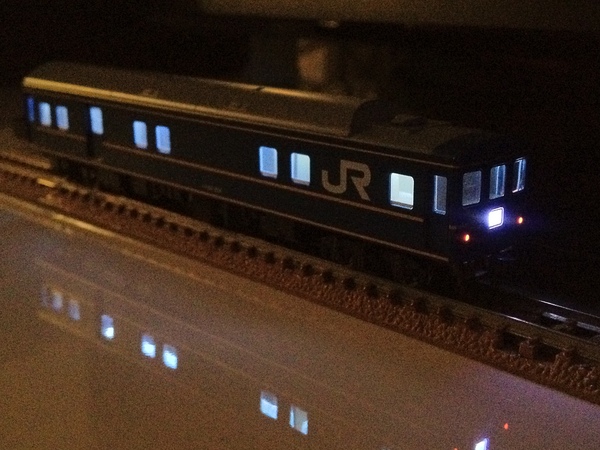

▼ボディを被せ、部屋を暗くしてみると・・・

良い感じですね。
他車にも反映させていきましょうかね。
