箱庭計画7~在線検知器の用意 動作確認編~

2017/5/2に組み立てたDCCの在線検知器『Nucky s88-N Train Detector』の動作確認ができていませんでした。

忙しい仕事の中、気分転換も兼ねて動作確認してみます!

まず、Nuckyさんの公式ページにて紹介されているように、以下の設定を実施。
(1) ソフトウェア『デスクトップステーション 0.95e8』を起動
(2) トンカチマークのボタンを押してオプション設定の画面を開く
(3) 「S88設定」にて"S88を使用する"にチェックを付ける(検出間隔と接続数はそれぞれ初期値の2、1のまま)

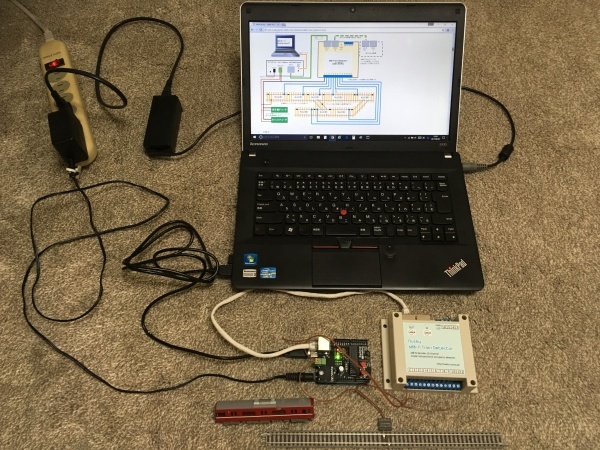

次に「PC」「Arduino+DCCシールド」「在線検知器」の3つを以下の写真のように配線します。
※Nuckyさんの公式ページではギャップを切った線路を準備するようになっていますが、簡略にやっちゃいます。
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_00154540.jpg

▼拡大。
赤:シールドから直接レールへ。
青:シールドから在線検知器の「C」(Common)へ。
黄:在線検知器の16ヶ所の接点からレールへ。(写真では未接続)
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01061767.jpg


デスクトップステーションの「開始」ボタンを押してから、黄色い線を在線検知器の16ヶ所の接点に1ヶ所ずつ接してみますよ。
ライトが付く車輛をレールに載せないと検知できないようです。

▼1ヶ所目。
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01184817.jpg
▼1番が緑になりました♪
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01275146.png

▼2ヶ所目
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01193894.jpg

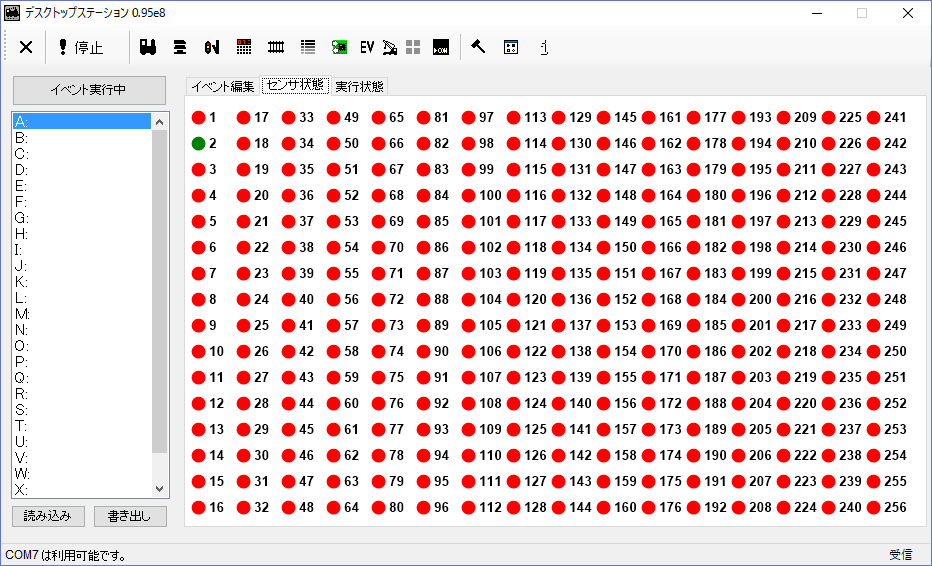

▼今度は2番が緑に!
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01285742.png

▼10ヶ所目
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01200934.jpg
▼ちゃんと10番が緑に☆
箱庭計画7~在線検知器の用意 動作確認編~_a0133822_01300216.png


1から16まで順次接続してみて、それぞれ緑に変化することが確認できました。
つまり在線検知器『Nucky s88-N Train Detector』の動作確認ができました!!

ワクワクしますねー!
